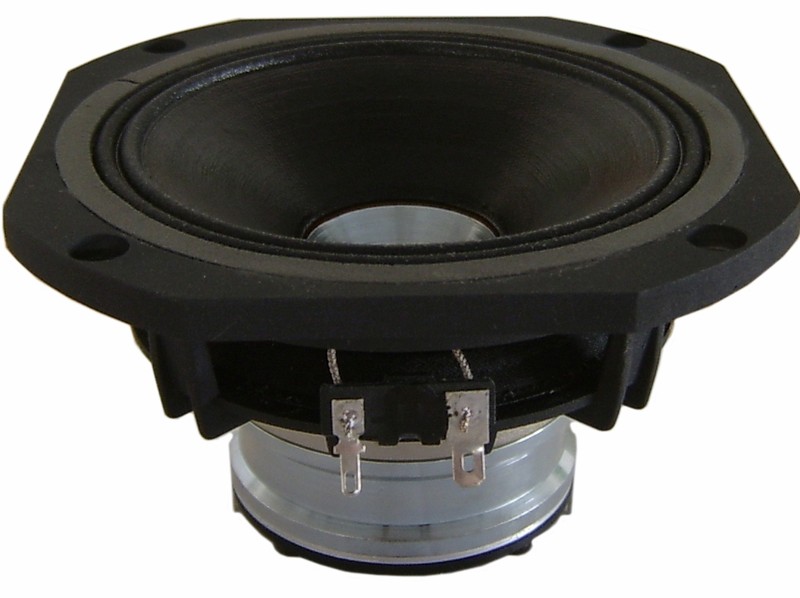

5CN140



5" НЕОДИМОВЫЙ КОАКСИАЛЬНЫЙ ДИНАМИК



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 90 дБ
  • Мощность (AES) - 130 Вт + 60 Вт
  • Медные звуковые катушки 1.5" + 1.5"
  • Точечный источник звука формирует когерентный фронт волны
  • Конический 90° волновод
  • Оптимальное решение для компактных двухполосных акустических систем

Спецификация

5CN140 СПЕЦИФИКАЦИЯ


Назначение   2-way Transducer
Номинальное сопротивление: Ом 16
Мощность AES шум: Вт 120
Чувствительность (1 Вт / 1 м): дБ 90
Диапазон частот: Гц 80 - 4000
Диаметр звуковой катушки: мм 38 (1.5")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 12
Высота фланца: мм 5
Рама:   Алюминиевый сплав
Индуктивность катушки Le: мГн 0.45 (16 Ohm)

Рекомендованное Ф/И оформление:
1.9 L / 104 Hz, BRD = 30 мм / 77 мм длина
3.8 L / 90 Hz, BRD = 40 мм / 86 мм длина
Closed enclosure 1 - 4 литр.

Thiele-Small

5CN140 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 138
Сопротивление: Re Ом 12.2
Механическая добротность: Qms   3.4
Электрическая добротность: Qes   0.87
Полная добротность: Qts   0.69
Эквивалентный объем: Vas Л 1.03
Масса подвижной системы: Mms кг 0.009
Гибкость: Cms мм / Н 0.14
BL: BL Тесла м 10.7
Эффективная площадь: Sd 0.0074
Максимальное смещение: Xmax мм +/- 3.5

ВЧ

5CN140 СПЕЦИФИКАЦИЯ HIGH FREQUENCY

Номинальное сопротивление: Ом 16
Мощность AES: Вт 60
Пиковая мощность: Вт 300
Чувствительность (1 Вт / 1 м): дБ 113
Частотный диапазон: Гц 1500 - 20000
Рекомендуемая частота раздела: Гц 1900
Диаметр звуковой катушки: мм 38 (1.5")
Материал магнита:   Неодимовый
Индукция: T 2
Материал звуковой катушки:   Copper Clad Aluminium
    (2 слоя, внутри и снаружи звуковой катушки)
Каркас звуковой катушки:   Kapton TM
Материал диафрагмы:   Polyester

Чертежи и Установка

5CN140 ЧЕРТЕЖИ



5CN140 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 135 x 135
Диаметр крепежных отверстий: мм 4 x 5.3
Межцентровое крепежных: мм 139
Посадочный диаметр: мм 117
Габаритная глубина: мм 82
Вес: кг 0.98

Графики

5CN140 ГРАФИКИ

Частотная характеристика при подаче 1 W (2.83 V)
at 1 m in a closed enclosure of 3 litre.
