15CN682

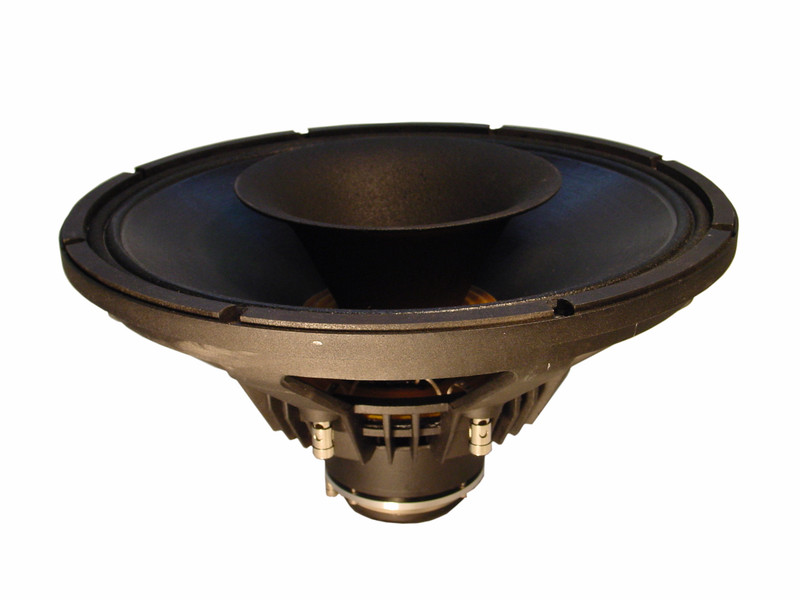

15" КОАКСИАЛЬНЫЙ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ



ОПИСАНИЕ :
  • Профессиональный неодимовый коаксиальный громкоговоритель
  • Чувствительность 1 Вт / 1 м - 98 дБ
  • Мощность (AES) - 500 Вт + 80 Вт
  • 3" медная катушка "Сэндвич"
  • Тройное алюминиевое демодуляционное кольцо
  • Конический 60° волновод
  • Точечный источник звука создающий когерентный фронт волны
  • Динамик с высоким давлением и превосходным качеством звучания
  • Оптимальное решение для компактных двухполосных акустических систем

Характеристики

15CN682 ХАРАКТЕРИСТИКИ


Назначение:   2-полосные АС
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 500
Чувствительность (1 Вт / 1 м): дБ 98
Диапазон частот: Гц 40 - 2000
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 19
Высота фланца: мм 8
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 335

Рекомендованное Ф/И оформление:
60 Л / 50 Гц, -3 дБ = 56 Гц, Диаметр трубы = 130 мм / Длина = 150 мм
80 Л / 45 Гц, -3 дБ = 50 Гц, Диаметр трубы = 140 мм / Длина = 162 мм

Параметры T-S

15CN682 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 40.7
Сопротивление:Re Ом 5.7
Механическая добротность: Qms   6.28
Электрическая добротность: Qes   0.38
Полная добротность: Qts   0.36
Эквивалентный объем: Vas Л 137
Масса подвижной системы: Mms кг 0.110
Гибкость: Cms мм / Н 0.140
BL: BL Тесла м 20.6
Эффективная площадь: Sd м² 0.0834
Максимальное смещение: Xmax мм +/- 5.5

ВЧ Драйвер

15CN682 ХАРАКТЕРИСТИКИ ВЧ ДРАЙВЕРА

Номинальное сопротивление: Ом 8
Мощность AES: Вт 80
Пиковая мощность: Вт 450
Чувствительность (1 Вт / 1 м): дБ 113
Диапазон частот: Гц 600 - 20000
Рекомендуемая частота раздела: Гц 1200
Диаметр звуковой катушки: мм 80° x 60° (1.75")
Материал магнита:   Неодимовый
Индукция в зазоре: Т 2.2
Материал звуковой катушки:   Copper Clad Aluminium
    (2 слоя: внутри и снаружи каркаса звуковой катушки)
Каркас звуковой катушки:   Kapton TM
Материал мембраны:   Polyester

Чертежи

15CN682 ЧЕРТЕЖИ



15CN682 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 388
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 371
Посадочный диаметр: мм 358
Габаритная глубина: мм 215
Вес: кг 5.2

Графики

15CN682 ГРАФИКИ

Частотная характеристика при подаче 10 Вт (8.94 В) на расстоянии 1 м в закрытом ящике объемом 100 Л.
