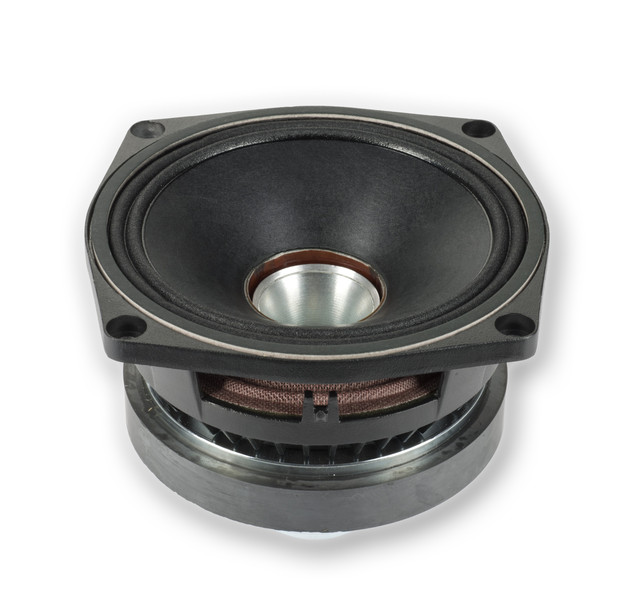

5C150



5" КОАКСИАЛЬНЫЙ ДИНАМИК С ФЕРРИТОВЫМИ МАГНИТАМИ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 90 дБ
  • Мощность (AES) - 130 Вт + 25 Вт
  • Звуковые катушки 1.5" + 1"
  • Точечный источник звука создающий когерентный фронт волны
  • Конический 90° волновод
  • Оптимальное решение для компактных двухполосных акустических систем

Спецификация

5C150 СПЕЦИФИКАЦИЯ


Назначение   2-way Transducer
Номинальное сопротивление: Ом 16
Мощность AES шум: Вт 130
Чувствительность (1 Вт / 1 м): дБ 90
Диапазон частот: Гц 80 - 20000
Диаметр звуковой катушки: мм 38 (1.5")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 15
Высота фланца: мм 5
Рама:   Алюминиевый сплав
Effect. Diaphragm Diameter D мм 98

Рекомендованное Ф/И оформление:
1.9 L / 104 Hz, BRD = 30 мм / 77 мм длина
3.8 L / 90 Hz, BRD = 40 мм / 86 мм длина
Closed enclosure 1 - 4 liter

Thiele-Small

5C150 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 99.4
Сопротивление: Re Ом 11.9
Механическая добротность: Qms   3.8
Электрическая добротность: Qes   0.48
Полная добротность: Qts   0.43
Эквивалентный объем: Vas Л 2.4
Масса подвижной системы: Mms кг 0.008
Гибкость: Cms мм / Н 0.3
BL: BL Тесла м 11.4
Эффективная площадь: Sd 0.0075
Максимальное смещение: Xmax мм +/- 5
Индуктивность звуковой катушки: Лe1k мГн 0.5
  Лe10k мГн 0.44

ВЧ

5C150 СПЕЦИФИКАЦИЯ HIGH FREQUENCY

Мощность AES: Вт 25
Пиковая мощность: Вт 100
Чувствительность (1 Вт / 1 м): дБ 110
Частотный диапазон: Гц 1200 - 20000
Рекомендуемая частота раздела: Гц >1500
Диаметр звуковой катушки: мм 25.4 (1")
Материал магнита:   Неодимовый
Индукция: T 1.6
Материал звуковой катушки:   Copper Clad Aluminium
    (2 слоя внутри и снаружи звуковой катушки)
Каркас звуковой катушки:   Kapton TM
Материал диафрагмы:   Polyester

Чертежи и Установка

5C150 ЧЕРТЕЖИ



5C150 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 128 x 128
Диаметр крепежных отверстий: мм 4 x 5.3
Межцентровое крепежных: мм 139
Посадочный диаметр: мм 117
Габаритная глубина: мм 102
Вес: кг 1.9

Графики

5C150 ГРАФИКИ

Частотная характеристика при подаче 1 W (2.83 V)
at 1 m in a closed box icl. 2я и 3я гармоники показаны на 10 дБ выше..
