Обзор

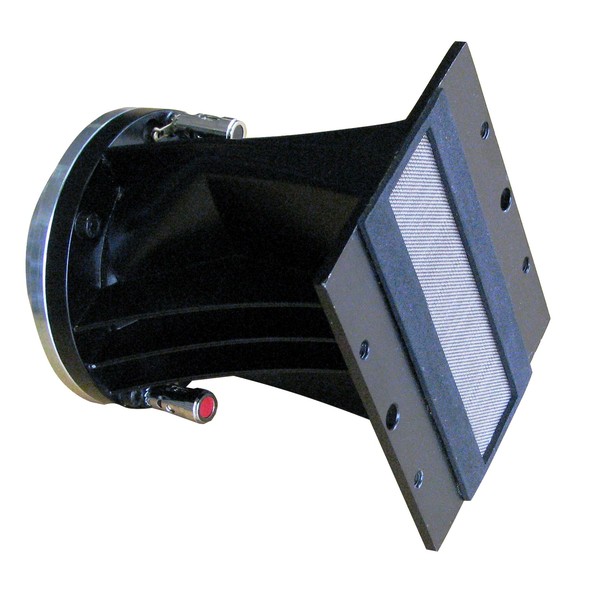

4512ND



4" ПЛАНАРНЫЙ ДРАЙВЕР С НЕОДИМОВЫМИ МАГНИТАМИ



ХАРАКТЕРИСТИКИ :
  • Уникальный планарный драйвер
  • Высокоэффективная неодимовая магнитная система
  • Идеальная "единица" для создания идеального линейного массива
  • Чувствительность 1 Вт / 1 м - 112 дБ
  • Точка раздела кроссовера 1 кГц
  • Верхняя граничная частота 20 кГц
  • 8 или 16 Ом

The BMS 4512ND Planar wave driver radiates a coherent planar wave front form a rectangular piston without internal diffraction for superior dispertion control and high fidelity sound. This distinctive new transducer was engineered to work with 4-inch (4" x 1") rectangular throat waveguides providing extremely high sensitivity.



The 4512ND is optimised for 10° vertical dispertion and allows a horizontal coverage from 60° to 120° depending on the waveguide used. The unique design of the 4512ND planar wave driver allows perfect acoustical coupling of individual units to create virtually continuous line source.

The BMS annular diaphragm together with the cost effective, high efficiency Neodymium magnet assembly offers an economical solution for high performance line arrays.

The ring diaphragm works similar as a wound 140 мм длина ribbon diaphragm providing linear frequency response up to 20 kHz. The unique planar wave phase plug provides a coherent planar wave front without internal diffraction.

Спецификация

4512ND СПЕЦИФИКАЦИЯ

Диаметр горла: 4" x 1" (101.6 x 25.4 мм)
  rectangular piston
Номинальное сопротивление: 8 or 16 Ohm
Мощность (AES): 80 Вт
Пиковая мощность: 450 Вт
Чувствительность:
Рупор 120° x 10°: 112 dB 1 W / 1 m
Эффективность: 25%
Максимальное давление (длит.): 133 dB at 80 Вт
Частотный диапазон: 500 - 20000 Гц
Диаметр звуковой катушки: 1.75" (44.4 мм)
Материал магнита: Неодимовый
Flux density high-range: 2.2 Tesla
Материал звуковой катушки: Медный алюминий
  (2 слоя внутри и снаружи звуковой катушки)of the VC)
Каркас звуковой катушки: Kapton TM
Материал диафрагмы: Polyester

Чертежи и Установка

4512ND ЧЕРТЕЖИ



4512ND УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Габаритные размеры: 107 x 85 x 119 мм
Вес: 0.87 kg
  4 x M5 holes, 90° on 76.2 x 50.8 mm, (3" x 2")

Графики

4512ND ГРАФИКИ
