4510ND

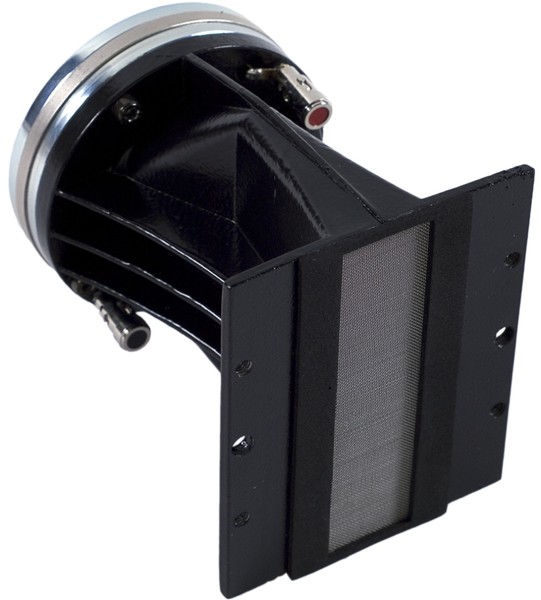

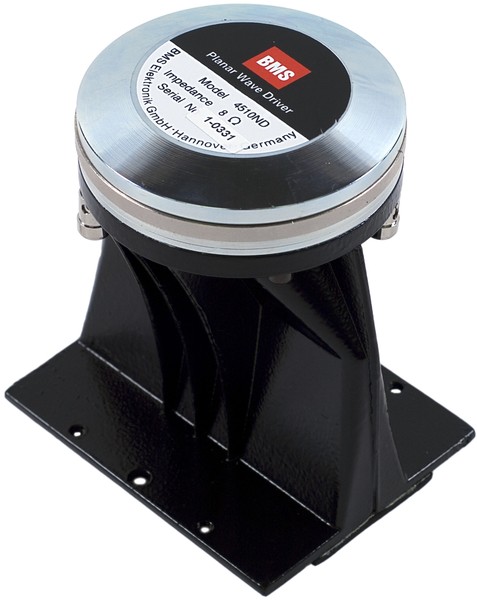

4" ПЛАНАРНЫЙ ДРАЙВЕР С НЕОДИМОВЫМИ МАГНИТАМИ



ХАРАКТЕРИСТИКИ :
  • Уникальный планарный драйвер
  • Неодимовая магнитная система
  • Идеальная "единица" для создания идеального линейного массива
  • Чувствительность 1 Вт / 1 м - 112 дБ
  • Точка раздела кроссовера 1 кГц
  • Верхняя граничная частота 20 кГц
  • 8 или 16 Ом

The BMS 4510ND Planar wave driver radiates a coherent planar wave front form a rectangular piston without internal diffraction for superior dispertion control and high fidelity sound. This distinctive new transducer was engineered to work with 4-inch (4" x 1") rectangular throat waveguides providing extremely high sensitivity.



The 4510ND is optimised for 10° vertical dispertion and allows a horizontal coverage from 60° to 120° depending on the waveguide used. The unique design of the 4510ND planar wave driver allows perfect acoustical coupling of individual units to create virtually continuous line source. The driver contains a high energy neodymium magnet system and a unique annular ring diaphragm. The ring diaphragm works similar as a wound 140 мм длина ribbon diaphragm providing linear frequency response up tp 20 kHz. The unique planar wave phase plug provide a coherent planar wave front without internal diffraction.

Спецификация

4510ND СПЕЦИФИКАЦИЯ

Диаметр горла: 4" x 1" (101.6 x 25.4 мм)
  rectangular piston
Номинальное сопротивление: 8 or 16 Ohm
Мощность (AES): 80 Вт
Пиковая мощность: 450 Вт
Sensitivity in:
Рупор 120° x 10°: 114 dB 1 W / 1 m
Эффективность: 25% (1000-3500)
Максимальное давление (длит.): 133 dB at 80 Вт
Частотный диапазон: 500 - 20000 Гц
Рекомендуемая частота раздела: 1000 Гц
Диаметр звуковой катушки: 1.75" (44.4 мм)
Материал магнита: Неодимовый
Flux density high-range: 2.2 Tesla
Материал звуковой катушки: Медный алюминий
  (2 слоя внутри и снаружи звуковой катушки)
Каркас звуковой катушки: Kapton TM
Материал диафрагмы: Polyester

Чертежи и Установка

4510ND ЧЕРТЕЖИ



4510ND УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Габаритные размеры: 160 x 85 x 118 мм
Вес: 1.3 kg
  4 x M5 holes, 90° on 101.6 mm, 4" diameter

Графики

4510ND ГРАФИКИ
