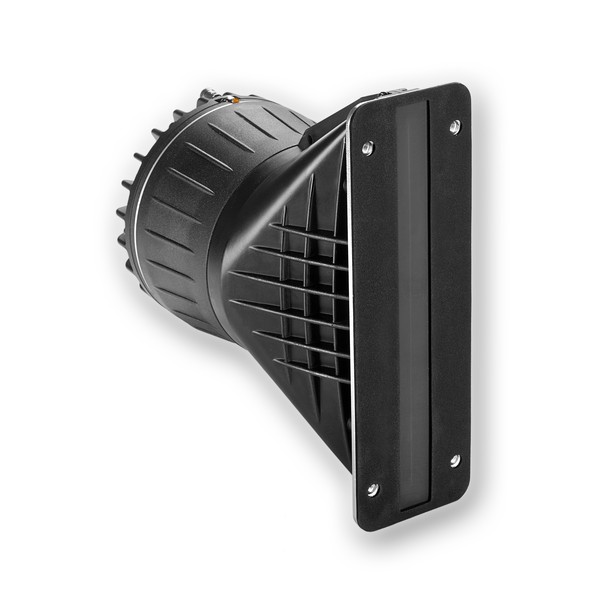

4508ND



8" КОАКСИАЛЬНЫЙ ПЛАНАРНЫЙ ДРАЙВЕР С НЕОДИМОВЫМИ МАГНИТАМИ



ХАРАКТЕРИСТИКИ :
  • Уникальный двухполосный коаксиальный планарный драйвер
  • Выходное отверстие 8" х 3/4" (125.6 x 19 мм)
  • Неодимовые магнитные системы
  • Идеальная "единица" для создания идеального линейного массива
  • Диапазон частот: 300 - 22000 Гц
  • Две подсистемы в одной обеспечивают великолепную динамику и минимизируют количество искажений
  • Отличная фазовая когерентность
  • Отсутствие интерференции между "единицами" линейного массива
  • Минимальные вес и размеры
  • 8 или 16 Ом


The BMS 4508ND dual diaphragm coaxial planar wave driver radiates a coherent planar wave front form a rectangular piston without internal diffraction for superior dispersion control and high fidelity sound. The driver is in fact a 2-way system employing two concentric annular ring diaphragms. Each driver covers a smaller frequency range for increased power handling, high dynamic and extremely low distortion.

This distinctive new transducer was engineered to work with 8-inch (215.6 mm x 19 мм) rectangular throat waveguides providing extremely high sensitivity.

The patented design of the BMS 4508 is a result of extensive dedicated research and development providing dramatic improvement in dynamic response, clarity and transparency. The larger annular midrange diaphragm covers the frequency range between 300 and 6.500 Hz with a smooth, linear response. The high diaphragm excursion of max. + / - 0.8 mm results in high output and increased power handling up to 1300 W peak.

The ultra light annular diaphragm for the high range offers exceptional transient response with very high efficiency from 6 to 22 kHz. The voice coils may be driven in conjunction with a passive crossover or driven individually from an active crossover.
The unique voice coil technology employs a light weight Copper Clad Aluminum wire wound inside and outside of the Kapton™ former to improve the heat dissipation, dramatically increasing the acoustic output and reliability of the driver while minimises the power compression. The use of high grade neodymium magnets provide improved performance while significantly reducing transducer weight.

The 4508ND is optimized for 0° to 15° vertical dispersion and allows a horizontal coverage up to 120° depending on the waveguide used. The unique design of the 4508ND dual diaphragm planar wave driver allows perfect acoustical coupling of individual units with excellent phase coherence and perfect time alignment to create virtually continuous line source.

Спецификация

4508ND СПЕЦИФИКАЦИЯ

Диаметр горла: Rectangular piston 8" x 3/4" (215.6 x 19 мм)
Номинальное сопротивление: 8 or 16 Ohm
Эффективность: 35% (300 - 5000 Hz)
Мощность:
СЧ (AES): 150 Вт выше 450 Гц
Пиковая: 1000 Вт выше 500 Гц
ВЧ (AES): 80 Вт
Пиковая: 320 Вт
Чувствительность: 112 dB on 90° x 10° horn
Частотный диапазон: 400 - 22000 Гц
Рекомендуемая частота раздела: Mid: 400 Hz, High 6.3 kГц
Middle Частотный диапазон: 400 - 7000 Гц
High Частотный диапазон: 6000 - 22000 Гц
Частота раздела СЧ и ВЧ: 6300 Гц
СЧ катушка: 3.5" (90 мм)
ВЧ катушка: 1.75" (44.4 мм)
Материал магнита: Неодимовый
СЧ индукция: 1.95 Tesla
ВЧ индукция: 2.2 Tesla
Материал звуковой катушки: Медный алюминий
  (2 слоя внутри и снаружи звуковой катушки)
Каркас звуковой катушки: Kapton TM
Материал диафрагмы: Polyester

Чертежи и Установка

4508ND ЧЕРТЕЖИ



4508ND УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Габаритные размеры: 223 x 133 x 226.5 mm (+/- 0.3 мм)
Вес: 3.9 kg
  4 x M6 holes on 177.8 x 50.8 mm (7" x 2")
