Обзор

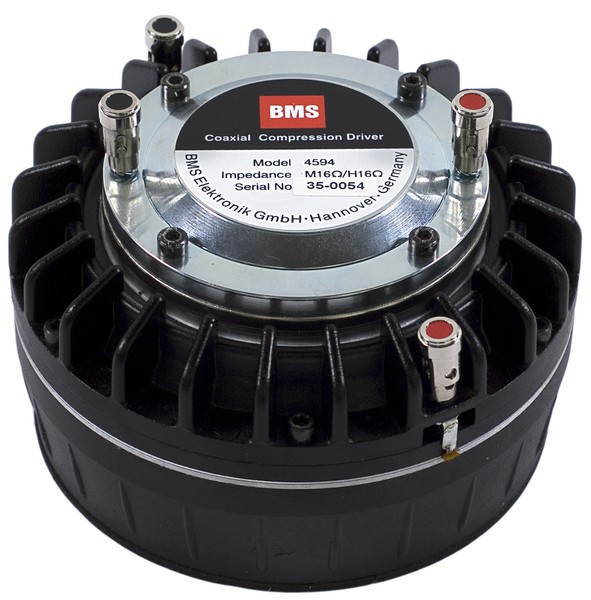

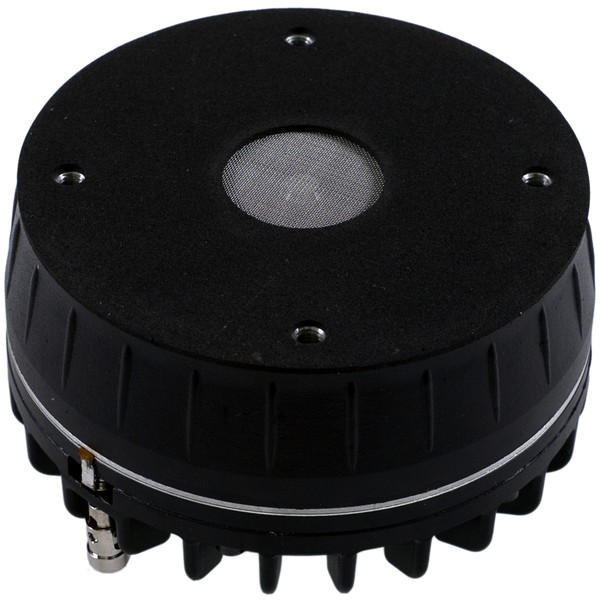

4594ND



1.4" КОАКСИАЛЬНЫЙ НЕОДИМОВЫЙ КОМПРЕССИОННЫЙ ДРАЙВЕР



ОПИСАНИЕ :
  • Расширенный диапазон частот: 300 - 22000 Гц
  • Неодимовая магнитная система
  • Две подсистемы в одной обеспечивают великолепную динамику и минимизируют количество искажений
  • Великолепная фазовая когерентность
  • Отсутствие интерференции
  • Минимальные вес и габариты
  • 8 или 16 Ом

In a conventional full range compression driver the phase plug must be located extremely close to the diaphragm, excursion of the diaphragm is limited and middle frequency performance is compromised. A typical large diaphragm dome compression driver has a limited high frequency response. Over 8 kHz the dome diaphragm breaks up causing resonance and harsh, metallic sound.



The patented design of the BMS 4594 is a result of extensive dedicated research and development providing dramatic improvement in dynamic response, clarity and transparency. The BMS annular midrange diaphragm covers the frequency range between 300 and 7.000 Hz with a smooth, linear response. The large diaphragm excursion of max. +/-0,8 mm results in high output and increased power handling up to 1.300 W peak.

Спецификация

4594ND СПЕЦИФИКАЦИЯ

Диаметр горла: 1.4" (36 мм)
Номинальное сопротивление: 8 or 16 Ohm
Мощность:
Middle Range (AES): 150 W AES above 400 Гц
Пиковая: 1000 W peak above 500 Гц
ВЧ (AES): 80 Вт
Пиковая: 320 Вт
Sensitivity 1 Вт / 1 м: 118 dB on 40° x 20° Horn
Частотный диапазон: 200 - 22000 Гц
Рекомендуемая частота раздела: 300 Гц
Middle Частотный диапазон: 300 - 7000 Гц
High Частотный диапазон: 6000 - 22000 Гц
Middle /High Crossover: 6300 Гц
Voice Coil High-Range: 1.75" (44.4 мм)
Voice Coil Mid-Range: 3.5" (90 мм)
Материал магнита: Неодимовый
ВЧ диапазон Индукция в зазоре (Тесла): 2.2
СЧ диапазон Индукция в зазоре (Тесла): 1.95
Эффективность: 35 % (300 - 5000 Hz)
Материал звуковой катушки: Медный алюминий
  (2 слоя внутри и снаружи звуковой катушки)
Каркас звуковой катушки: Kapton TM
Материал диафрагмы: Polyester

Чертежи и Установка

4594ND ЧЕРТЕЖИ



4594ND УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 132 (+/- 3 мм)
Глубина: мм 94
Вес: кг 2.3
4 x M6 Holes, 90° on 101.6 mm, 4" Diameter
