Обзор

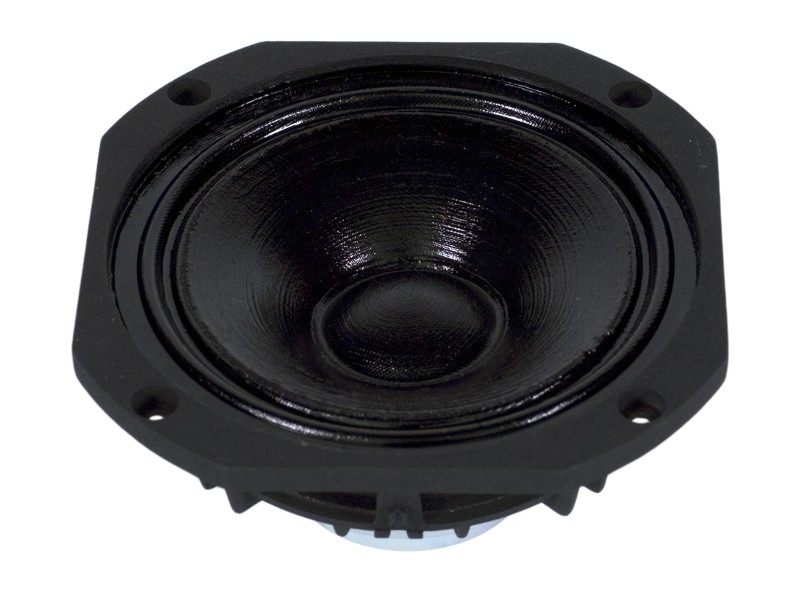

5N155



5" НЧ/СЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 91 дБ
  • Мощность (AES) - 130 Вт
  • 1.5" звуковая катушка "Сэндвич"
  • Дважды обработанный диффузор для эффективной защиты от влаги
  • Неодимовая магнитная система
  • Двойное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем

Спецификация

5N155 СПЕЦИФИКАЦИЯ

Назначение   Низ-Середина
Номинальное сопротивление: Ом 16
Мощность AES шум: Вт 130
Чувствительность (1 Вт / 1 м): дБ 91
Диапазон частот: Гц 80 - 4000
Диаметр звуковой катушки: мм 38 (1.5")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 15
Высота фланца: мм 5
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 105

Рекомендованное Ф/И оформление:
3.5 L / 91.5 Hz, BRD = 40 мм / 93 мм длина
Closed enclosure 1 / 4 литр.

Thiele-Small

5N155 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 100.6
Сопротивление: Re Ом 11.65
Механическая добротность: Qms   4.17
Электрическая добротность: Qes   0.49
Полная добротность: Qts   0.44
Эквивалентный объем: Vas Л 2.63
Масса подвижной системы: Mms кг 0.0096
Гибкость: Cms мм / Н 0.26
BL: BL Тесла м 12
Эффективная площадь: Sd 0.0085
Максимальное смещение: Xmax мм +/- 5
Индуктивность звуковой катушки: Лe1k мГн 0.51 (4 Ohm)
  Лe10k мГн 0.36 (4 Ohm)

Чертежи и Установка

5N155 ЧЕРТЕЖИ



5N155 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 135 x 135
Диаметр крепежных отверстий: мм 4 x 5.3
Межцентровое крепежных: мм 139
Посадочный диаметр: мм 117
Габаритная глубина: мм 71
Вес: кг 0.85

Графики

5N155 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V)
at 1 m in a closed enclosure of 10 litre incl. 2я и 3я гармоники показаны на 10 дБ выше..
