Обзор

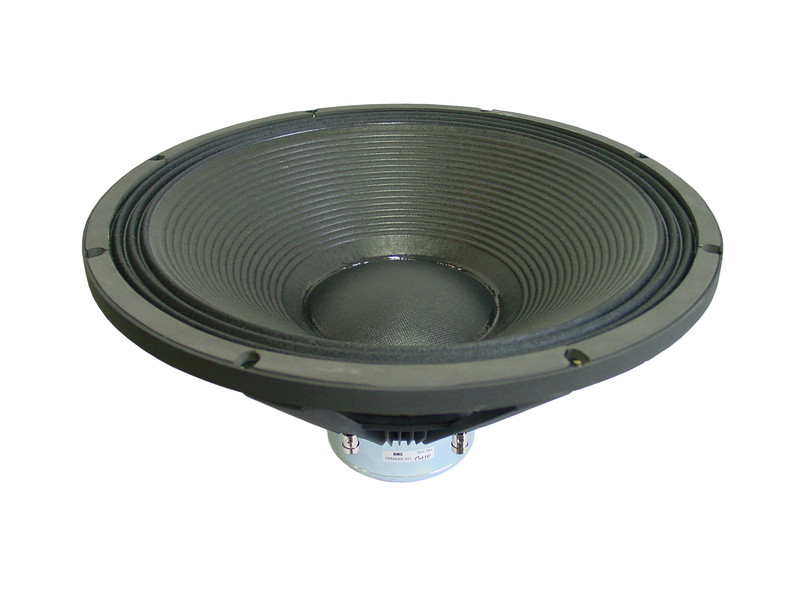

18N840

18" НЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ

 ХАРАКТЕРИСТИКИ :

  • Чувствительность 1 Вт / 1 м - 95 дБ
  • Мощность (AES) - 1200 Вт
  • 4" медная катушка "Сэндвич"
  • Неодимовая магнитная система
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для высокоэффективных сабвуферов
  • Легкий, благодаря использованию карбоновых волокон, диффузор

Спецификация

18N840 СПЕЦИФИКАЦИЯ

Назначение   Сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 1200
Чувствительность (1 Вт / 1 м): дБ 95
Диапазон частот: Гц 20 - 200
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 32
Высота фланца: мм 12
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 393

Рекомендованное Ф/И оформление:
140 L / 35 Hz, BRD = 200 мм / 396 мм длина

Thiele-Small

18N840 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 30.2
Сопротивление: Re Ом 5
Механическая добротность: Qms   6.3
Электрическая добротность: Qes   0.4
Полная добротность: Qts   0.37
Эквивалентный объем: Vas Л 261
Масса подвижной системы: Mms кг 0.222
Гибкость: Cms мм / Н 0.125
BL: BL Тесла м 23
Эффективная площадь: Sd 0.1213
Максимальное смещение: Xmax мм +/- 10
Индуктивность звуковой катушки: Лe1k мГн 0.87
  Лe10k мГн 0.51

Чертежи и Установка

Наружный диаметр:: мм 458
Диаметр крепежных отверстий: мм 8 x 8.5
Межцентровое крепежных: мм 440
Посадочный диаметр: мм 414
Габаритная глубина: мм 237
Вес: кг 9.8

Графики

18N840 ГРАФИКИ

Частотная характеристика при подаче 1000 W (89.4 V)
at 1 m in a vented enclosure of 170 litre tuned 32 Hz incl. 2я и 3я гармоники показаны на 10 дБ выше..
