Обзор

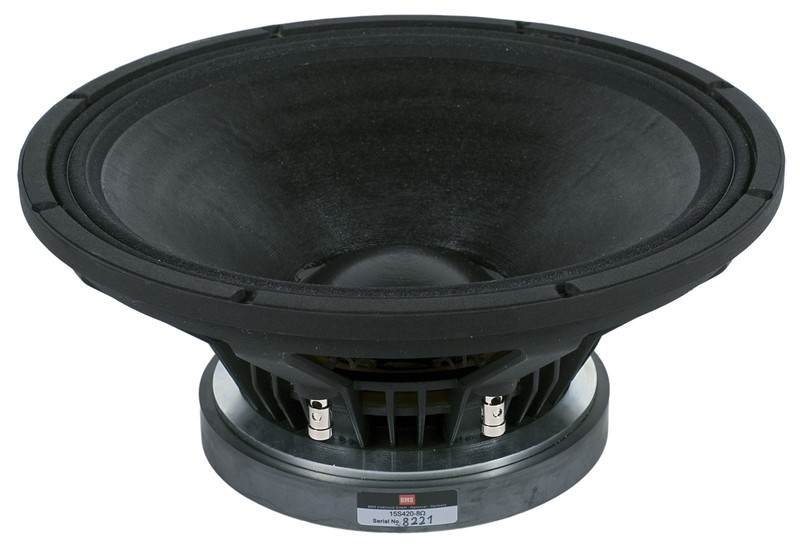

15S420



15" НИЗКОЧАСТОТНЫЙ/СРЕДНЕЧАСТОТНЫЙ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 98 дБ
  • Мощность (AES) - 900 Вт
  • 4" медная звуковая катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для высокоэффективных 2- или 3-полосных акустических систем

Спецификация

15S420 СПЕЦИФИКАЦИЯ

Назначение   Compact 2- or 3-way
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 900
Чувствительность (1 Вт / 1 м): дБ 98
Диапазон частот: Гц 40 - 2500
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 20
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 335

Рекомендованное Ф/И оформление:
50 L / 54 Hz, -3 dB = 63 Hz, BRD = 120 мм / 137 мм длина
65 L / 49 Hz, -3 dB = 57 Hz, BRD = 130 мм / 153 мм длина

Thiele-Small

15S420 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 39.8
Сопротивление: Re Ом 5.90
Механическая добротность: Qms   4.96
Электрическая добротность: Qes   0.26
Полная добротность: Qts   0.25
Эквивалентный объем: Vas Л 152
Масса подвижной системы: Mms кг 0.114
Гибкость: Cms мм / Н 0.140
BL: BL Тесла м 25.50
Эффективная площадь: Sd 0.0880
Максимальное смещение: Xmax мм +/- 5
Индуктивность звуковой катушки: Лe1k мГн 1.54
  Лe10k мГн 0.63

Чертежи и Установка

15S420 ЧЕРТЕЖИ



15S420 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 388
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 371
Посадочный диаметр: мм 358
Габаритная глубина: мм 182
Вес: кг 10.7

Графики

15S420 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V)
на расстоянии 1 метр в 100 литровом  anechoic chamber incl. 2я и 3я гармоники показаны на 20 дБ выше
