Обзор

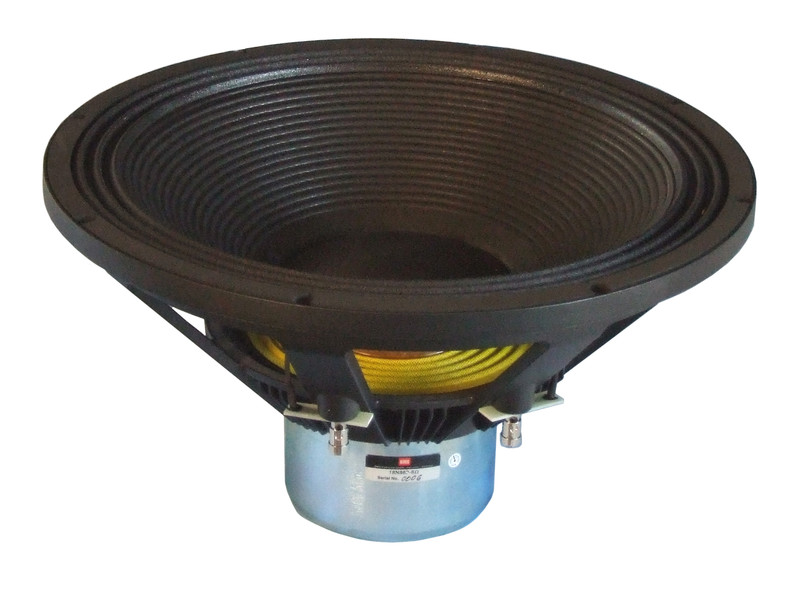

18N862



18" НЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 95 дБ
  • Мощность (AES) - 1500 Вт
  • 4" медная звуковая катушка "Сэндвич"
  • Неодимовая магнитная система
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Легкий, благодаря использованию карбоновых волокон, диффузор
  • Оптимальное решение для высокоэффективных сабвуферов

Спецификация

18N862 СПЕЦИФИКАЦИЯ

Назначение   Инфра-сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 1500
Чувствительность (1 Вт / 1 м): дБ 95
Диапазон частот: Гц 20 - 200
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 50
Высота фланца: мм 12
Рама:   Алюминий
Эффективный диаметр диффузора D: мм 394

Рекомендованное Ф/И оформление:
153 L / 28,5 Hz, BRD = 200 мм / 601 мм длина
Closed enclosure 100 L, -3 dB = 50Гц

Thiele-Small

18N862 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 25.1
Сопротивление:Re Ом 5.56
Механическая добротность: Qms   6.75
Электрическая добротность: Qes   0.36
Полная добротность: Qts   0.34
Эквивалентный объем: Vas Л 312
Масса подвижной системы: Mms кг 0.267
Гибкость: Cms мм / Н 0.15
BL: BL Тесла м 25.52
Эффективная площадь: Sd 0.1219
Максимальное смещение: Xmax мм +/- 19
Индуктивность звуковой катушки: Лe1k мГн 0.81
  Лe10k мГн 0.5

Чертежи и Установка

Наружный диаметр:: мм 458
Диаметр крепежных отверстий: мм 8 x 8.5
Межцентровое крепежных: мм 440
Посадочный диаметр: мм 412
Габаритная глубина: мм 250
Вес: кг 10.5

Графики

18N862 ГРАФИКИ

Частотная характеристика при подаче 1000 W (89.4 V) на расстоянии 1 метр в фазоинверторе объёмом 170 литров настроенном на 32 Гц. 2я и 3я гармоники показаны на 10 дБ выше..
