Обзор

18N850V²



18" НЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 95 дБ
  • Мощность (AES) - 1200 Вт
  • 4" медная катушка "Сэндвич"
  • Неодимовая магнитная система
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для высокоэффективных сабвуферов
  • Легкий, благодаря использованию карбоновых волокон, диффузор

Спецификация

18N850V² СПЕЦИФИКАЦИЯ

Назначение   Инфра-сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 1200
Чувствительность (1 Вт / 1 м): дБ 95
Диапазон частот: Гц 20 - 200
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 36
Высота фланца: мм 12
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 393

Рекомендованное Ф/И оформление:
140 L / 32 Hz, BRD = 200 мм / 502 мм длина

Thiele-Small

18N850V² ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 29.8
Сопротивление:Re Ом 5
Механическая добротность: Qms   7
Электрическая добротность: Qes   0.35
Полная добротность: Qts   0.33
Эквивалентный объем: Vas Л 243
Масса подвижной системы: Mms кг 0.240
Гибкость: Cms мм / Н 0.120
BL: BL Тесла м 25.4
Эффективная площадь: Sd 0.1213
Максимальное смещение: Xmax мм +/- 12
Индуктивность звуковой катушки: Лe1k мГн 0.85
  Лe10k мГн 0.49

Чертежи и Установка

18N850V² ЧЕРТЕЖИ



18N850V² УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр:: мм 458
Диаметр крепежных отверстий: мм 8 x 8.5
Межцентровое крепежных: мм 440
Посадочный диаметр: мм 414
Габаритная глубина: мм 237
Вес: кг 9.8

Графики

18N850V² ГРАФИКИ

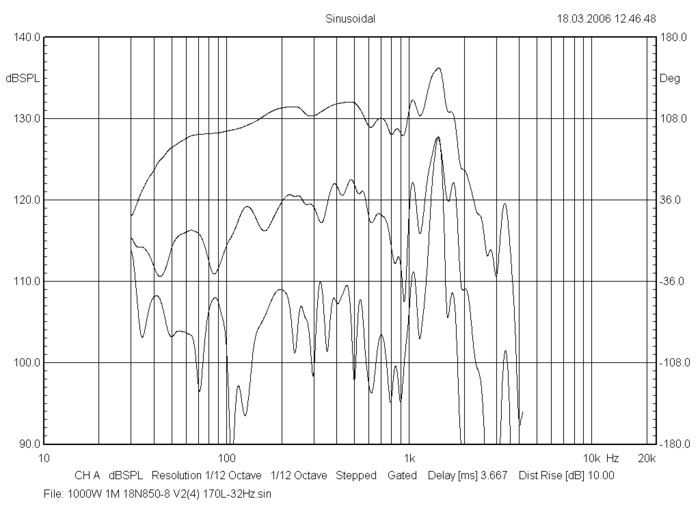

Частотная характеристика при подаче 1000 W (89.4 V)
на расстоянии 1 метр в фазоинверторе объёмом 170 литров настроенном на 32 Гц 2я и 3я гармоники показаны на 10 дБ выше..
