Обзор

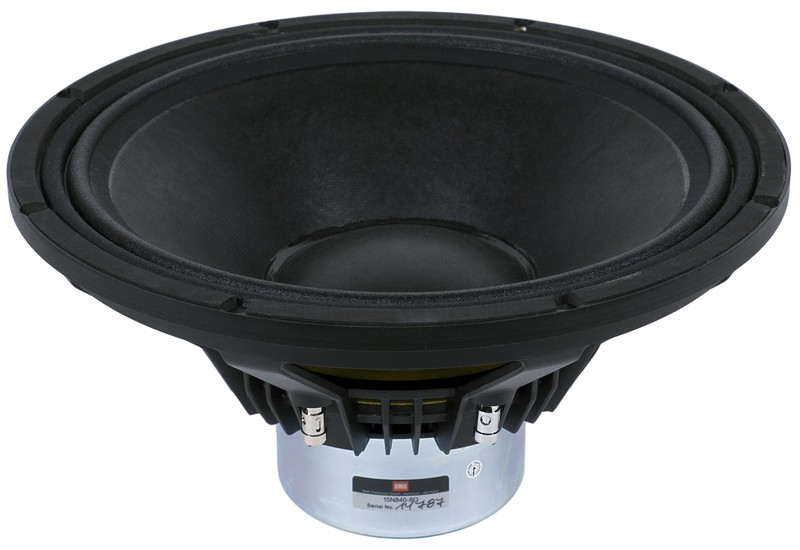

15N840



15" НЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 95 дБ
  • Мощность (AES) - 1200 Вт
  • 4" медная звуковая катушка "Сэндвич"
  • Неодимовая магнитная система
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для высокоэффективных сабвуферов
  • Легкий, благодаря использованию карбоновых волокон, диффузор

Спецификация

15N840 СПЕЦИФИКАЦИЯ

Назначение   Сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 1200
Чувствительность (1 Вт / 1 м): дБ 95
Диапазон частот: Гц 22 - 300
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 32
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 330

Рекомендованное Ф/И оформление:
70L / 42 Hz, BRD = 180 мм / 476 мм длина
85L / 35 Hz, BRD = 180 мм / 590 мм длина

Thiele-Small

15N840 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 35.6
Сопротивление:Re Ом 5.00
Механическая добротность: Qms   5.75
Электрическая добротность: Qes   0.32
Полная добротность: Qts   0.30
Эквивалентный объем: Vas Л 145.7
Масса подвижной системы: Mms кг 0.137
Гибкость: Cms мм / Н 0.146
BL: BL Тесла м 24.6
Эффективная площадь: Sd 0.0845
Максимальное смещение: Xmax мм +/- 11
Индуктивность звуковой катушки: Лe1k мГн 0.82
  Лe10k мГн 0.31

Чертежи & Монтаж

Наружный диаметр:: мм 388
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 371
Посадочный диаметр: мм 358
Габаритная глубина: мм 194
Вес: кг 6.8

Графики



15N840 ГРАФИКИ

Частотная характеристика при подаче 1000 W (89.4 V)
на расстоянии 1 метр в закрытом 100 литровом ящике, 2я и 3я гармоники показаны на 10 дБ выше..
