Обзор

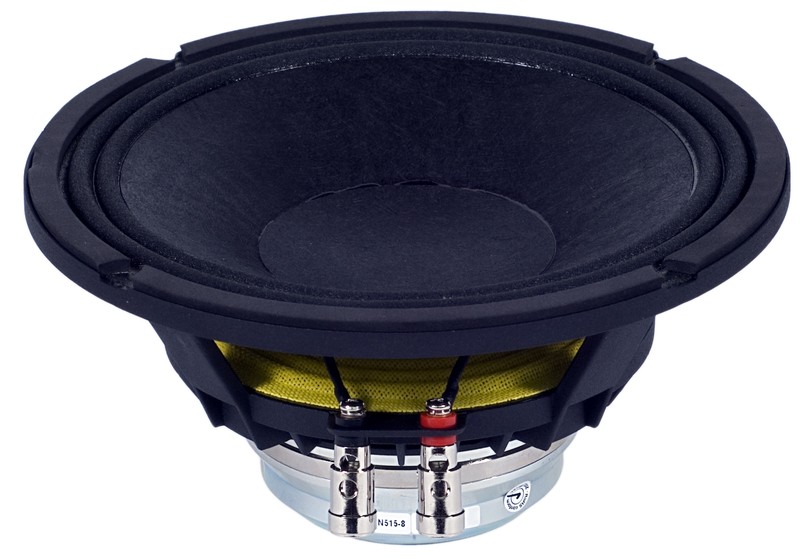

8N515



8" НЧ/СЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 96 дБ
  • Мощность (AES) - 200 Вт
  • Уникально легкий вес 1.98 кг
  • 2" медная звуковая катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Неодимовая магнитная система
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем

Спецификация

8N515 СПЕЦИФИКАЦИЯ

Назначение   Низ-Середина
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 200
Чувствительность (1 Вт / 1 м): дБ 96
Диапазон частот: Гц 80 - 3000
Диаметр звуковой катушки: мм 52 (2")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 15
Высота фланца: мм 7
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 168

Рекомендованное Ф/И оформление:
4 L / 108 Hz, BRD = 60 мм / 127 мм длина
7 L / 82 Hz, BRD = 60 мм / 126 мм длина
10L / 70 Hz, BRD = 60 мм / 111 мм длина

Thiele-Small

8N515 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 87.7
Сопротивление: Re Ом 5.4
Механическая добротность: Qms   4.34
Электрическая добротность: Qes   0.32
Полная добротность: Qts   0.30
Эквивалентный объем: Vas Л 11.04
Масса подвижной системы: Mms кг 0.0206
Гибкость: Cms мм / Н 0.16
BL: BL Тесла м 13.80
Эффективная площадь: Sd 0.0222
Максимальное смещение: Xmax мм +/- 4
Индуктивность звуковой катушки: Лe1k мГн 0.32 (4 Ohm)
  Лe10k мГн 0.26 (4 Ohm)

Чертежи и Установка

8N515 ЧЕРТЕЖИ



8N515 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 205
Диаметр крепежных отверстий: мм 4 x (6 x 6.5)
Межцентровое крепежных: мм 195-197
Посадочный диаметр: мм 182
Габаритная глубина: мм 102
Вес: кг 1.98

Графики

8N515 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V)
at 1 m in a closed enclosure of 10 litre incl. 2я и 3я гармоники показаны на 20 дБ выше
