12N820

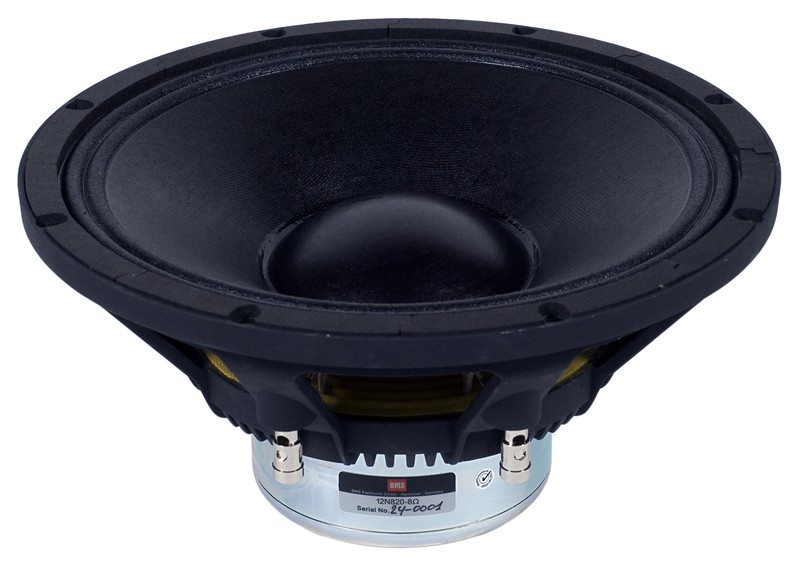

12" НЧ/СЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 98 дБ
  • Мощность (AES) - 800 Вт
  • Уникально легкий вес 5.5 кг
  • 4" медная катушка "Сэндвич"
  • Дважды обработанный диффузор для эффективной защиты от влаги
  • Неодимовая магнитная система
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем

Характеристики

12N820 ХАРАКТЕРИСТИКИ

Назначение:   Низ-Середина
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 800
Чувствительность (1 Вт / 1 м): дБ 98
Диапазон частот: Гц 45 - 1700
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 19
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 260

Рекомендованное Ф/И оформление:
8 Л / 77 Гц, -3 дБ = 104 Гц, Диаметр трубы = 70 мм / Длина = 178 мм
20 Л / 64 Гц, -3 Дб = 70 Гц, Диаметр трубы = 90 мм / Длина = 155 мм

ПараметрыT-S

12N820 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 37.8
Сопротивление:Re Ом 5.7
Механическая добротность: Qms   5.3
Электрическая добротность: Qes   0.16
Полная добротность: Qts   0.16
Эквивалентный объем: Vas Л 98.7
Масса подвижной системы: Mms кг 0.072
Гибкость: Cms мм / Н 0.25
BL: BL Тесла м 24.2
Эффективная площадь: Sd м² 0.0531
Максимальное смещение: Xmax мм +/- 4.5
Индуктивность звуковой катушки: Лe1k мГн 0.62
  Лe10k мГн 0.51

Чертежи

12N820 ЧЕРТЕЖИ



12N820 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 318
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 300
Посадочный диаметр: мм 284
Габаритная глубина: мм 155
Вес: кг 5.5

Графики

12N820 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 50-ти литровом ящике в безэховой камере. 2я и 3я гармоники показаны на 20 дБ выше.
