Обзор

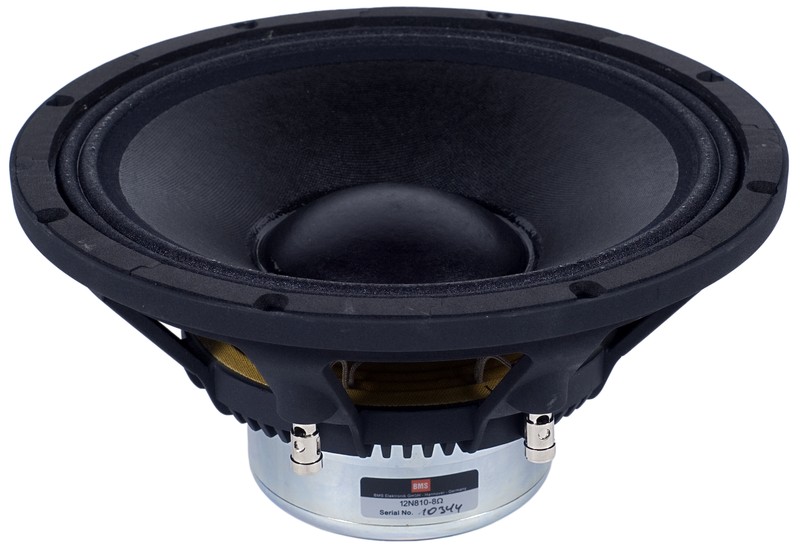

12N810



12" НЧ/СЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 100 дБ
  • Мощность (AES) - 600 Вт
  • Уникально легкий вес 5.5 кг
  • 4" медная катушка "Сэндвич"
  • Дважды обработанный диффузор для эффективной защиты от влаги
  • Неодимовая магнитная система
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для рупорных или компактных двухполосных акустических систем

Характеристики

12N810 ХАРАКТЕРИСТИКИ

Назначение:   Низ-Середина
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 600
Чувствительность (1 Вт / 1 м): дБ 100
Диапазон частот: Гц 80 - 2000
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 15
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 260

Рекомендованное Ф/И оформление:
7 Л / 90 Гц, -3 дБ = 118 Гц, Диаметр трубы = 60 мм / Длина = 90 мм
15 Л / 77 Гц, -3 дБ = 84 Гц, Диаметр трубы = 70 мм / Длина = 65 мм

Параметры T-S

12N810 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 40.7
Сопротивление:Re Ом 5.8
Механическая добротность: Qms   5.1
Электрическая добротность: Qes   0.17
Полная добротность: Qts   0.16
Эквивалентный объем: Vas Л 89.6
Масса подвижной системы: Mms кг 0.068
Гибкость: Cms мм / Н 0.23
BL: BL Тесла м 24.5
Эффективная площадь: Sd м² 0.0531
Максимальное смещение: Xmax м +/- 2.5
Индуктивность звуковой катушки: Лe1k мГн 0.76
  Лe10k мГн 0.53

Чертежи

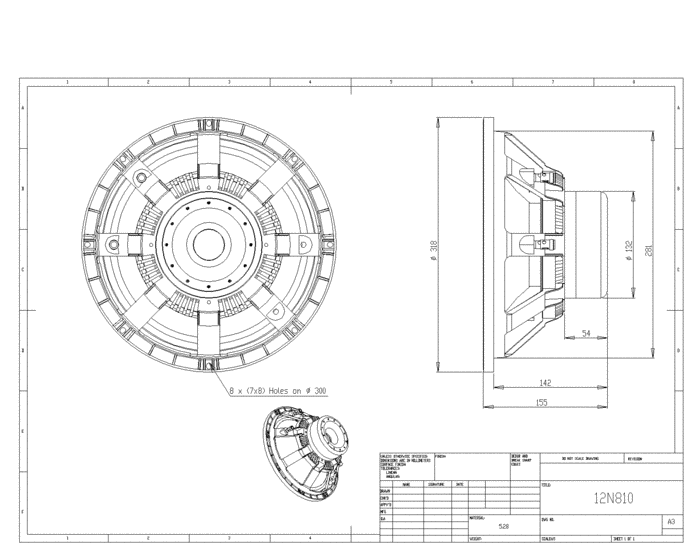

12N810 ЧЕРТЕЖИ



12N810 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 318
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 300
Посадочный диаметр: мм 284
Габаритная глубина: мм 155
Вес: кг 5.5

Графики

12N810 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 50-ти литровом ящике.
