Обзор

12N803

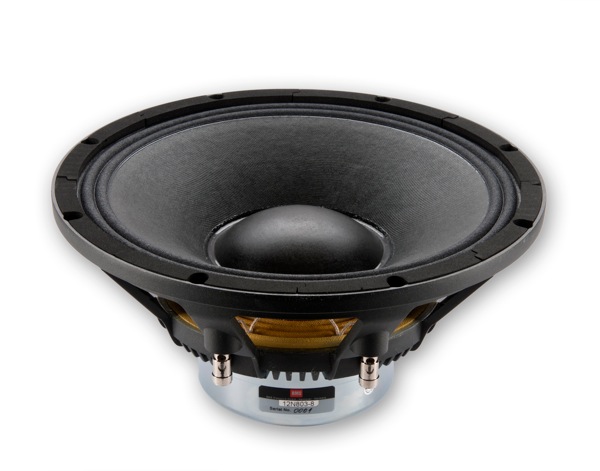

12" НЧ/СЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 97 дБ
  • Мощность (AES) - 1000 Вт
  • 4" медная катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Неодимовая магнитная система
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем

Характеристики

12N803 ХАРАКТЕРИСТИКИ

Назначение:   Середина-Низ
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 1000
Чувствительность (1 Вт / 1 м): дБ 97
Диапазон частот: Гц 40 - 1700
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 22
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 260

Параметры T-S

12N803 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 41
Сопротивление:Re Ом 5.70
Механическая добротность: Qms   5.2
Электрическая добротность: Qes   0.25
Полная добротность: Qts   0.24
Эквивалентный объем: Vas Л 77
Масса подвижной системы: Mms кг 0.078
Гибкость: Cms мм / Н 0.193
BL: BL Тесла м 21.35
Эффективная площадь: Sd м² 0.0531
Максимальное смещение: Xmax мм +/- 6
Индуктивность звуковой катушки: Лe1k мГн 0.61
  Лe10k мГн 0.42

Чертежи

12N803 ЧЕРТЕЖИ



12N803 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 318
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 300
Посадочный диаметр: мм 283
Габаритная глубина: мм 147
Вес: кг 4.7

Графики

12N803 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 50-ти литровом ящике в безэховой камере. 2я и 3я гармоники показаны на 20 дБ выше.
