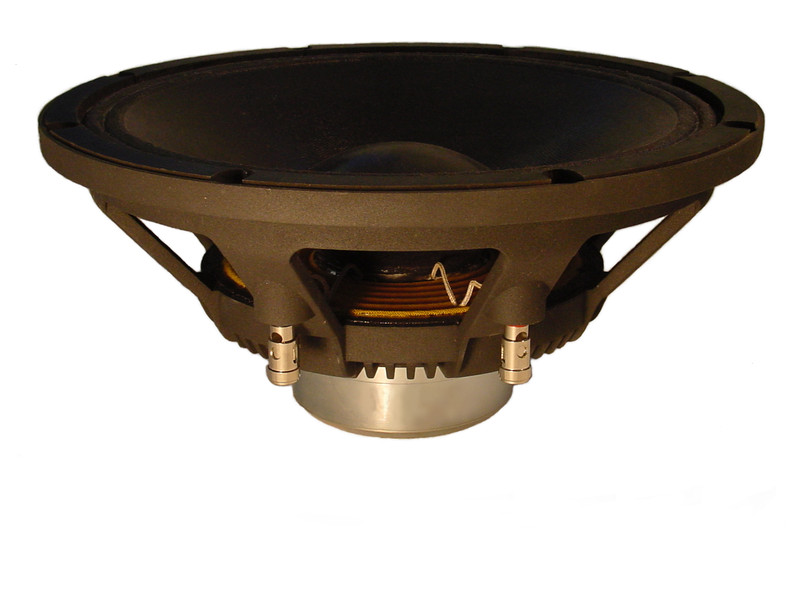

12N620



12" НЧ/СЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 98 дБ
  • Мощность (AES) - 500 Вт
  • Уникально легкий вес 3.5 кг
  • 3" медная катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Неодимовая магнитная система
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем

Характеристики

12N620 ХАРАКТЕРИСТИКИ

Назначение:   Середина-Низ
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 500
Чувствительность (1 Вт / 1 м): дБ 98
Диапазон частот: Гц 45 - 2500
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 19
Высота фланца: мм 8
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 260

Рекомендованное Ф/И оформление:
17 Л / 62 Гц, -3 дБ = 75 Гц, Диаметр трубы = 80 мм / Длина = 148 мм
25 Л / 60 Гц, -3 дБ = 63 Гц, Диаметр трубы = 100 мм / Длина = 177 мм

Параметры T-S

12N620 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 44.7
Сопротивление:Re Ом 5.7
Механическая добротность: Qms   5.1
Электрическая добротность: Qes   0.26
Полная добротность: Qts   0.25
Эквивалентный объем: Vas Л 72.7
Масса подвижной системы: Mms кг 0.068
Гибкость: Cms мм / Н 0.18
BL: BL Тесла м 20.6
Эффективная площадь: Sd м² 0.0531
Максимальное смещение: Xmax мм +/- 5.5
Индуктивность звуковой катушки: Лe1k мГн 0.6
  Лe10k мГн 0.39

Чертежи

12N620 ЧЕРТЕЖИ



12N620 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 318
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 300
Посадочный диаметр: мм 284
Габаритная глубина: мм 145
Вес: кг 3.5

Графики

12N620 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 50-ти литровом ящике в безэховой камере. 2я и 3я гармоники показаны на 20 дБ выше.
