Обзор

15N630

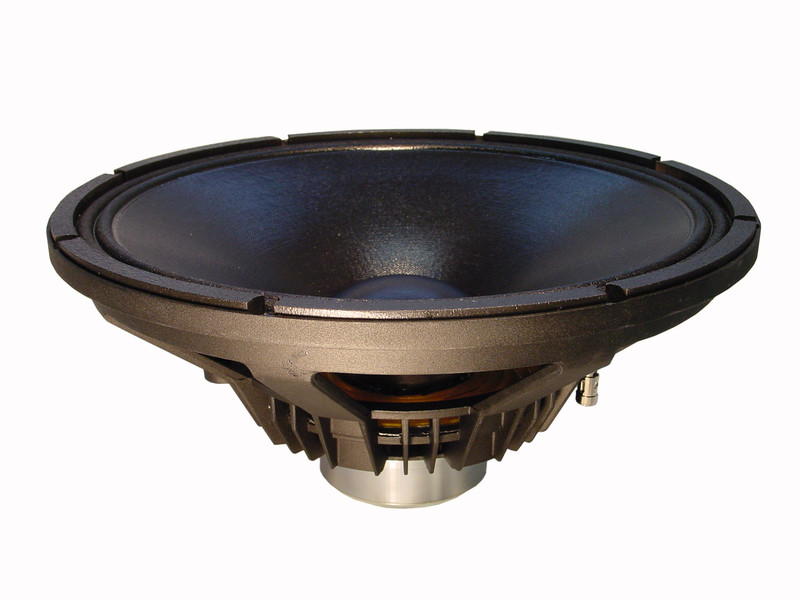

15" НЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 98 дБ
  • Мощность (AES) - 600 Вт
  • Уникально легкий вес 4.3 кг
  • 3" медная катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Неодимовая магнитная система
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных сабвуферов

Характеристики

15N630 ХАРАКТЕРИСТИКИ

Назначение:   Сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 600
Чувствительность (1 Вт / 1 м): дБ 98
Диапазон частот: Гц 35 - 2500
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 26
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 335

Рекомендованное Ф/И оформление:
90 Л / 43 Гц, -3 дБ = 44 Гц, Диаметр трубы = 150 мм / Длина = 187 мм

Параметры T-S

15N630 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 39
Сопротивление:Re Ом 6
Механическая добротность: Qms   6.74
Электрическая добротность: Qes   0.45
Полная добротность: Qts   0.42
Эквивалентный объем: Vas Л 152
Масса подвижной системы: Mms кг 0.121
Гибкость: Cms мм / Н 0.140
BL: BL Тесла м 19.8
Эффективная площадь: Sd м² 0.0880
Максимальное смещение: Xmax мм +/- 8
Индуктивность звуковой катушки: Лe1k мГн 0.7
  Лe10k мГн 0.45

Чертежи

15N630 ЧЕРТЕЖИ



15N630 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 388
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 371
Посадочный диаметр: мм 358
Габаритная глубина: мм 182
Вес: кг 4.3

Графики

15N630 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 100-ти литровом ящике в безэховой камере. 2я и 3я гармоники показаны на 20 дБ выше.
