Обзор

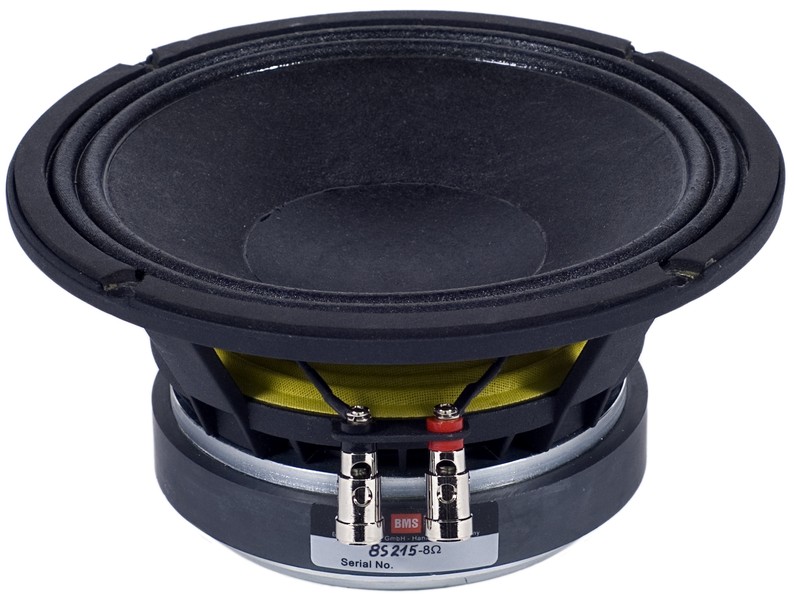

8S215



8" НИЗКОЧАСТОТНЫЙ/СРЕДНЕЧАСТОТНЫЙ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 96 дБ
  • Мощность (AES) - 200 Вт
  • 2" медная звуковая катушка "Сэндвич"
  • Дважды обработанный диффузор для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2-полосных акустических систем

Спецификация

8S215 СПЕЦИФИКАЦИЯ


Назначение   Лow-middle
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 200
Чувствительность (1 Вт / 1 м): дБ 96
Диапазон частот: Гц 80 - 3000
Диаметр звуковой катушки: мм 51 (2")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 15
Высота фланца: мм 6.5
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 168

Рекомендованное Ф/И оформление:
4 L / 108 Hz, BRD = 60 мм / 127 мм длина
7 L / 82 Hz, BRD = 60 мм / 126 мм длина
10 L / 70 Hz, BRD = 60 мм / 111 мм длина

Thiele-Small

8S215 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 87.7
Сопротивление: Re Ом 5.4
Механическая добротность: Qms   4.4
Электрическая добротность: Qes   0.33
Полная добротность: Qts   0.31
Эквивалентный объем: Vas Л 11.04
Масса подвижной системы: Mms кг 0.0206
Гибкость: Cms мм / Н 0.16
BL: BL Тесла м 13.6
Эффективная площадь: Sd 0.0222
Максимальное смещение: Xmax мм +/- 4.25
Индуктивность звуковой катушки: Лe1k мГн 0.2
  Лe10k мГн 0.12

Чертежи и Установка

8S215 ЧЕРТЕЖИ



8S215 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 205
Диаметр крепежных отверстий: мм 4 x (6 x 6.5)
Межцентровое крепежных: мм 196
Посадочный диаметр: мм 182
Габаритная глубина: мм 100
Вес: кг 3.25

Графики

8S215 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V)
at 1 m in a closed enclosure of 25 litre in an anechoic chamber incl. 2я и 3я гармоники показаны на 10 дБ выше..
