Обзор

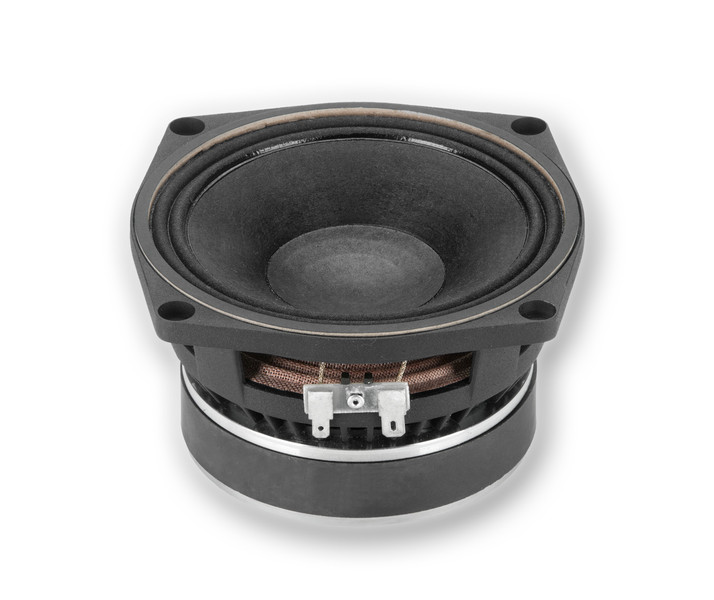

5S117



5" НИЗКОЧАСТОТНЫЙ/СРЕДНЕЧАСТОТНЫЙ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 91 дБ
  • Мощность (AES) - 130 Вт
  • 1.5" медная звуковая катушка "Сэндвич"
  • Дважды обработанный диффузор для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем

Спецификация

5S117 СПЕЦИФИКАЦИЯ


Назначение   Лow-middle
Номинальное сопротивление: Ом 16
Мощность AES шум: Вт 130
Чувствительность (1 Вт / 1 м): дБ 91
Диапазон частот: Гц 80 - 4000
Диаметр звуковой катушки: мм 38 (1.5")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 15
Высота фланца: мм 5
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 105

Thiele-Small

5S117 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 95
Сопротивление: Re Ом 11.4
Механическая добротность: Qms   3.3
Электрическая добротность: Qes   0.49
Полная добротность: Qts   0.42
Эквивалентный объем: Vas Л 3.25
Масса подвижной системы: Mms кг 0.0089
Гибкость: Cms мм / Н 0.31
BL: BL Тесла м 11.3
Эффективная площадь: Sd 0.0085
Максимальное смещение: Xmax мм +/- 5
Индуктивность звуковой катушки: Лe1k мГн 0.58
  Лe10k мГн 0.46

Чертежи и Установка

5S117 ЧЕРТЕЖИ



5S117 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 128
Диаметр крепежных отверстий: мм 4 x 5.3
Межцентровое крепежных: мм 139
Посадочный диаметр: мм 117
Габаритная глубина: мм 75
Вес: кг 1.56

Графики

5S117 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V)
at 1 m in a closed enclosure of 11 litre in a closed box incl. 2я и 3я гармоники показаны на 10 дБ выше..
