Обзор

15S320

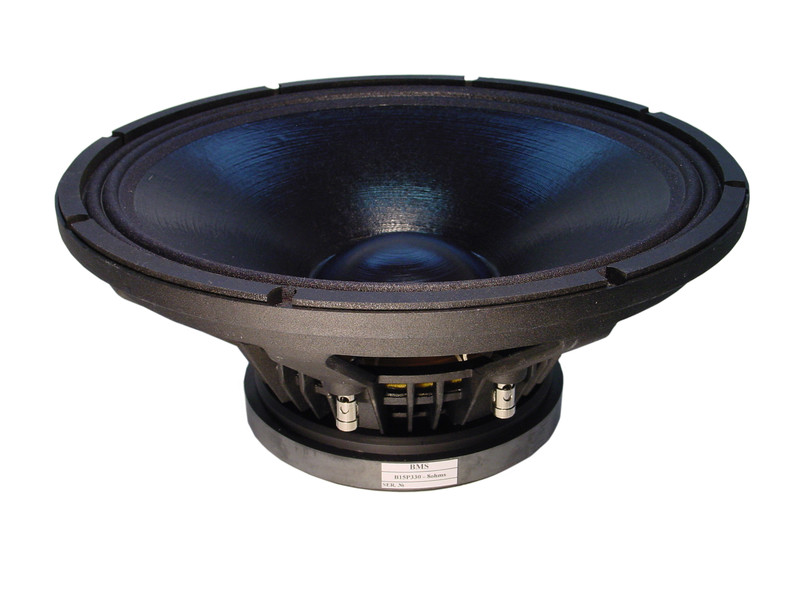

15" НИЗКОЧАСТОТНЫЙ/СРЕДНЕЧАСТОТНЫЙ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 98 дБ
  • Мощность (AES) - 500 Вт
  • 3" медная катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем

Спецификация

15S320 СПЕЦИФИКАЦИЯ

Назначение   Compact 2- or 3-way
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 500
Чувствительность (1 Вт / 1 м): дБ 98
Диапазон частот: Гц 40 - 2500
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 19
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 335

Рекомендованное Ф/И оформление:
70 L / 50 Hz, -3 dB = 54 Hz, BRD = 140 мм / 155 мм длина

Thiele-Small

15S320 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 41
Сопротивление: Re Ом 5.7
Механическая добротность: Qms   5
Электрическая добротность: Qes   0.29
Полная добротность: Qts   0.28
Эквивалентный объем: Vas Л 154
Масса подвижной системы: Mms кг 0.109
Гибкость: Cms мм / Н 0.14
BL: BL Тесла м 23.3
Эффективная площадь: Sd 0.0880
Максимальное смещение: Xmax мм +/- 4.5
Индуктивность звуковой катушки: Лe1k мГн 0.8
  Лe10k мГн 0.52

Чертежи & Монтаж

15S320 ЧЕРТЕЖИ



15S320 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 388
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 371
Посадочный диаметр: мм 358
Габаритная глубина: мм 178
Вес: кг 9

Графики

15S320 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V)
на расстоянии 1 метр в 100 литровом  anechoic chamber incl. 2я и 3я гармоники показаны на 20 дБ выше




© 2017 Star Sound Technologies – Все права защищены
