Обзор

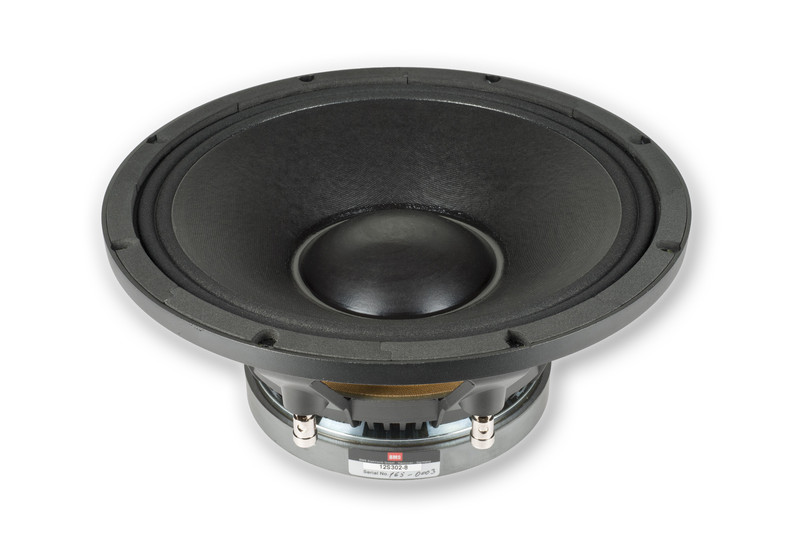

12S302



12" НИЗКОЧАСТОТНЫЙ/СРЕДНЕЧАСТОТНЫЙ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 96 дБ
  • Мощность (AES) - 500 Вт
  • 3" медная звуковая катушка "Сэндвич"
  • Дважды обработанный диффузор для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных 2- или 3-полосных акустических систем
  • Легкий, благодаря использованию карбоновых волокон, диффузор

Характеристики

12S302 ХАРАКТЕРИСТИКИ

Назначение:   НЧ/СЧ
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 500
Чувствительность (1 Вт / 1 м): дБ 96
Диапазон частот: Гц 45 - 2500
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 19
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 260

Рекомендованное Ф/И оформление:
17 Л / 62 Гц, Диаметр трубы = 80 мм / Длина = 148 мм
25 Л / 60 Гц, Диаметр трубы = 100 мм / Длина = 177 мм

ПараметрыT-S

12S302 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 45
Сопротивление:Re Ом 3
Механическая добротность: Qms   5
Электрическая добротность: Qes   0.267
Полная добротность: Qts   0.253
Эквивалентный объем: Vas Л 65
Масса подвижной системы: Mms кг 0.077
Гибкость: Cms мм / Н 0.16
BL: BL Тесла м 15.65
Эффективная площадь: Sd м² 0.0531
Максимальное смещение: Xmax мм +/- 4.5
Индуктивность звуковой катушки: Лe1k мГн 0.5
  Лe10k мГн 0.32

Чертежи

12S302 ЧЕРТЕЖИ



12S302 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 318
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 300
Посадочный диаметр: мм 284
Габаритная глубина: мм 144
Вес: кг 6.7

Графики

12S302 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 50-ти литровом ящике в безэховой камере. 2я и 3я гармоники показаны на 20 дБ выше.
