Обзор

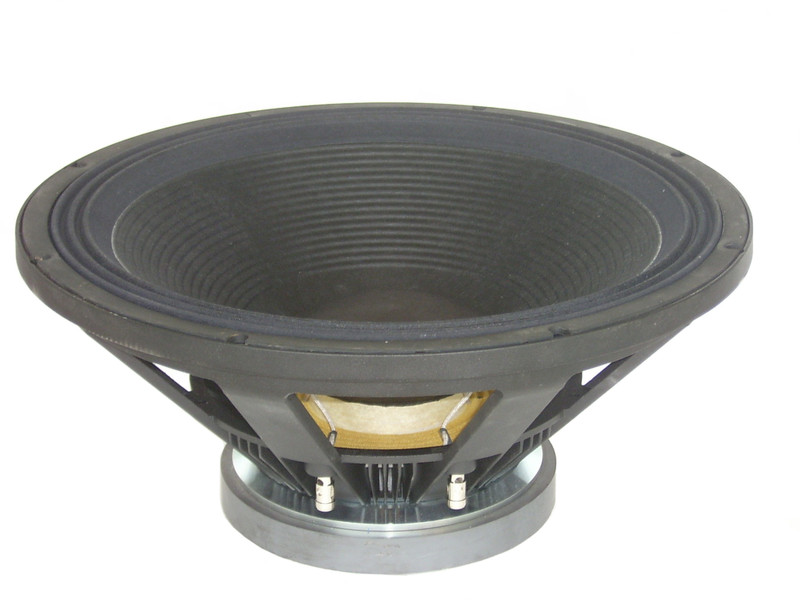

18S430V²



18" НЧ ДИНАМИК С ФЕРРИТОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 96 дБ
  • Мощность (AES) - 1200 Вт
  • 4" медная звуковая катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для высокоэффективных сабвуферов

Спецификация

18S430V² СПЕЦИФИКАЦИЯ

Назначение   Сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 1200
Чувствительность (1 Вт / 1 м): дБ 96
Диапазон частот: Гц 20 - 200
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 26
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 393

Рекомендованное Ф/И оформление:
130 L / 38 Hz, BRD = 210 мм / 393 мм длина

Thiele-Small

18S430V² ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 31
Сопротивление: Re Ом 4.8
Механическая добротность: Qms   6
Электрическая добротность: Qes   0.36
Полная добротность: Qts   0.34
Эквивалентный объем: Vas Л 262
Масса подвижной системы: Mms кг 0.210
Гибкость: Cms мм / Н 0.125
BL: BL Тесла м 23.5
Эффективная площадь: Sd 0.1213
Максимальное смещение: Xmax мм +/- 8
Индуктивность звуковой катушки: Лe1k мГн 0.82
  Лe10k мГн 0.47

Чертежи и Установка

18S430V² ЧЕРТЕЖИ



18S430V² УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 458
Диаметр крепежных отверстий: мм 8 x 8.5
Межцентровое крепежных: мм 440
Посадочный диаметр: мм 414
Габаритная глубина: мм 218
Вес: кг 12.8

Графики

18S430V² ГРАФИКИ

Частотная характеристика при подаче 1000 W (89.4 V)
на расстоянии 1 метр в фазоинверторе объёмом 170 литров настроенном на 32 Гц 2я и 3я гармоники показаны на 10 дБ выше..
