Обзор

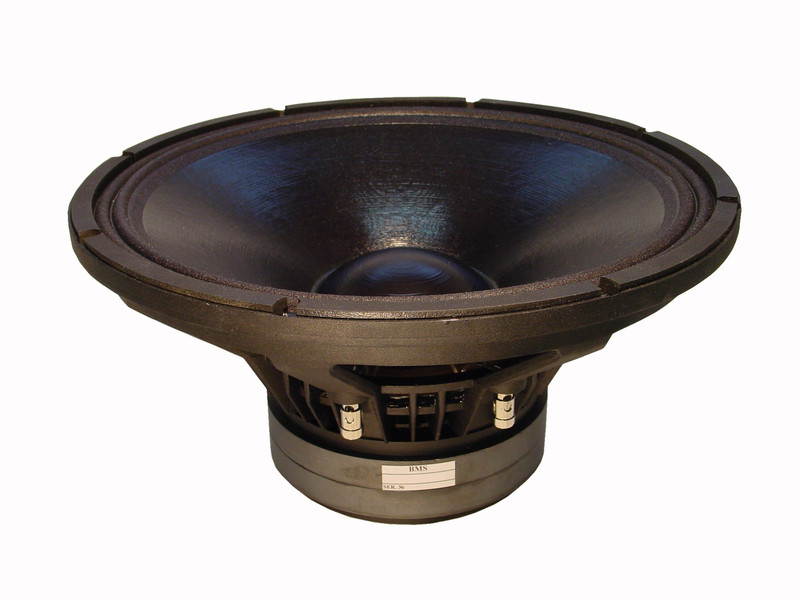

15S330



15" НИЗКОЧАСТОТНЫЙ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 98 дБ
  • Мощность (AES) - 600 Вт
  • 3" медная катушка "Сэндвич"
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных сабвуферов

Спецификация

15S330 СПЕЦИФИКАЦИЯ

Назначение   Сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 600
Чувствительность (1 Вт / 1 м): дБ 98
Диапазон частот: Гц 35 - 2500
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 26
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 335

Рекомендованное Ф/И оформление:
80 L / 45 Hz, -3 dB = 49 Hz, BRD = 140 мм / 175 мм длина

Thiele-Small

15S330 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 39
Сопротивление: Re Ом 6
Механическая добротность: Qms   6.6
Электрическая добротность: Qes   0.34
Полная добротность: Qts   0.32
Эквивалентный объем: Vas Л 152
Масса подвижной системы: Mms кг 0.121
Гибкость: Cms мм / Н 0.14
BL: BL Тесла м 23
Эффективная площадь: Sd 0.088
Максимальное смещение: Xmax мм +/- 8
Индуктивность звуковой катушки: Лe1k мГн 0.72
  Лe10k мГн 0.45

Чертежи и установка

15S330 ЧЕРТЕЖИ



15S330 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 388
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 371
Посадочный диаметр: мм 358
Габаритная глубина: мм 195
Вес: кг 9.6

Графики

15S330 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V)
на расстоянии 1 метр в 100 литровом  anechoic chamber incl. 2я и 3я гармоники показаны на 20 дБ выше
