Обзор

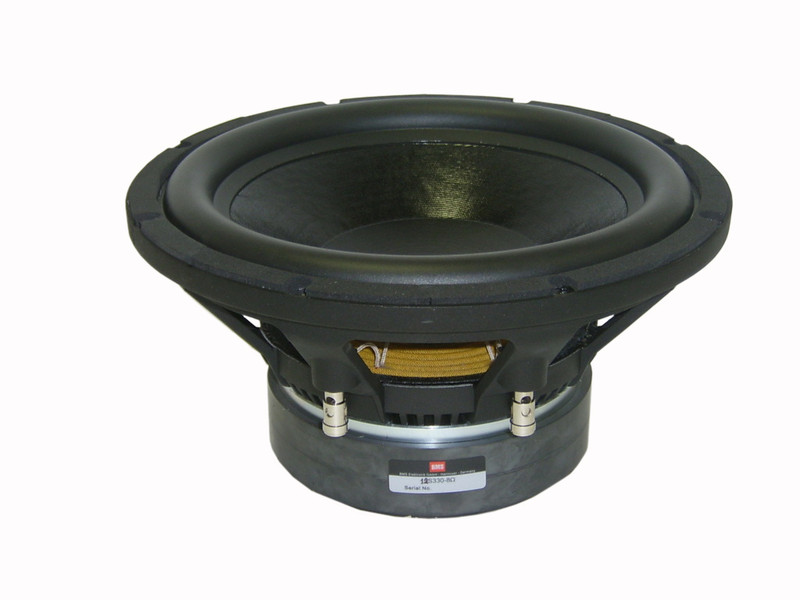

12S330



12" НЧ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 96 дБ
  • Мощность (AES) - 600 Вт
  • 3" медная звуковая катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных сабвуферов

Характеристики

12S330 ХАРАКТЕРИСТИКИ

Назначение:   Сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 600
Чувствительность (1 Вт / 1 м): дБ 96
Диапазон частот: Гц 25 - 300
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 26
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 252

Рекомендованное Ф/И оформление:
44 Л / 31 Гц, -3 дБ = 35 Гц, Диаметр трубы = 120 мм / Длина = 434 мм
60 Л / 27 Гц, -3 дБ = 32 Гц, Диаметр трубы = 110 мм / Длина = 517 мм

Параметры T-S

12S330 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 28.6
Сопротивление:Re Ом 6
Механическая добротность: Qms   5.9
Электрическая добротность: Qes   0.25
Полная добротность: Qts   0.24
Эквивалентный объем: Vas Л 85.5
Масса подвижной системы: Mms кг 0.127
Гибкость: Cms мм / Н 0.24
BL: BL Тесла м 23
Эффективная площадь: Sd м² 0.0498
Максимальное смещение: Xmax мм +/- 8
Индуктивность звуковой катушки: Лe1k мГн 0.7
  Лe10k мГн 0.43

Чертежи

12S330 ЧЕРТЕЖИ



12S330 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 318
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 300
Посадочный диаметр: мм 284
Габаритная глубина: мм 171
Вес: кг 9.4

Графики

12S330 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 50-ти литровом ящике в безэховой камере. 2я и 3я гармоники показаны на 20 дБ выше.
