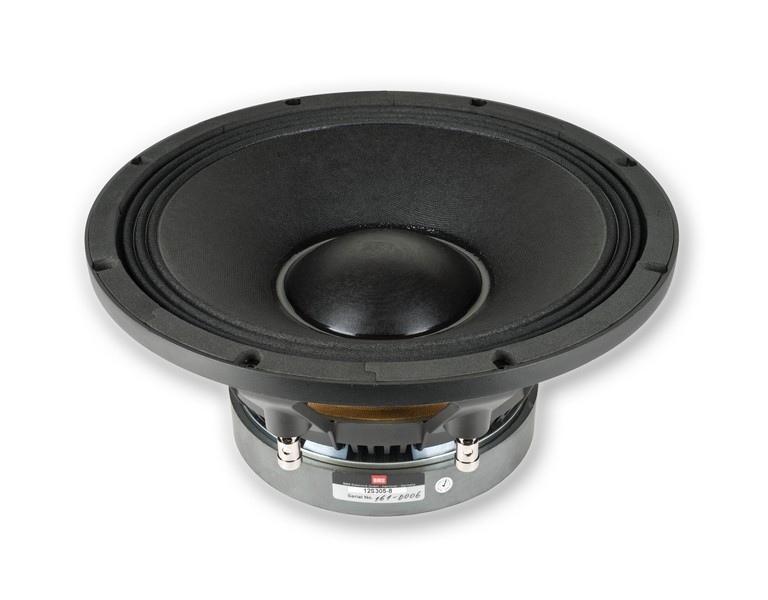

12S305



12" НЧ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ОПИСАНИЕ :
  • Чувствительность 1 Вт / 1 м - 95 дБ
  • Мощность (AES) - 800 Вт
  • 3" медная звуковая катушка "Сэндвич"
  • Дважды пропитанный диффузор для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для компактных сабвуферов
  • Легкий, благодаря использованию карбоновых волокон, диффузор

Характеристики

12S305 ХАРАКТЕРИСТИКИ

Назначение:    Сабвуферы
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 800
Чувствительность (1 Вт / 1 м): дБ 95
Диапазон частот: Гц 35 - 2500
Диаметр звуковой катушки: мм 77 (3")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 32
Высота фланца: мм 10
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 256

Рекомендованное Ф/И оформление:
30 Л / 50 Гц, Диаметр трубы = 100 мм / Длина = 226 мм
40 Л / 45 Гц, Диаметр трубы = 100 мм / Длина = 204 мм

Параметры T-S

12S305 ПАРАМЕТРЫ THIELE-SMALL

/td>
Резонансная частота: Fs Гц 35
Сопротивление:Re Ом 5.4
Механическая добротность: Qms   5.8
Электрическая добротность: Qes   0.278
Полная добротность: Qts   0.265
Эквивалентный объем: Vas Л 82
Масса подвижной системы: Mms кг 0.095
Гибкость: Cms мм / Н 0.218
BL: BL Тесла м 20.14
Эффективная площадь: Sd м² 0.0515
Максимальное смещение: Xmax мм +/- 11
Индуктивность звуковой катушки: Лe1k мГн 0.7
  Лe10k мГн 0.41

Чертежи

12S305 ЧЕРТЕЖИ



12S305 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 318
Диаметр крепежных отверстий: мм 8 x (7 x 8)
Межцентровое крепежных: мм 300
Посадочный диаметр: мм 284
Габаритная глубина: мм 153
Вес: кг 8

Графики

12S305 ГРАФИКИ

Частотная характеристика при подаче 100 W (28.3 V) на расстоянии 1 м
в закрытом 50-ти литровом ящике в безэховой камере. 2я и 3я гармоники показаны на 20 дБ выше.
